La ricerca del setup perfetto è una continua evoluzione, potenzialmente infinita.
Dopo aver fatto molte nuove sperimentazioni ed aver studiato in modo ancor più approfondito (anche grazie a nuovi documenti) alcuni dei setup di David Gilmour ed in particolare il mio preferito, quello del periodo 2006 (On An Island, Royal Alber Hall e soprattutto Live in Gdansk) ho deciso di fare un nuovo aggiornamento al mio setup.

L’aggiornamento è probabilmente il più importante che abbia mai fatto al mio setup analogico e riguarda l’intero rig: pedalboard, amp, cab.

In questo articolo vi racconto l’aggiornamento della pedalboard.

Pedalboard

Rispetto alla versione originale la pedalboard V3 ha subito molte modifiche nel corso degli anni.
Per meglio comprendere questo ultimo upgrade, di seguito trovate lo schema a blocchi della catena effetti PRIMA e DOPO l’aggiornamento.

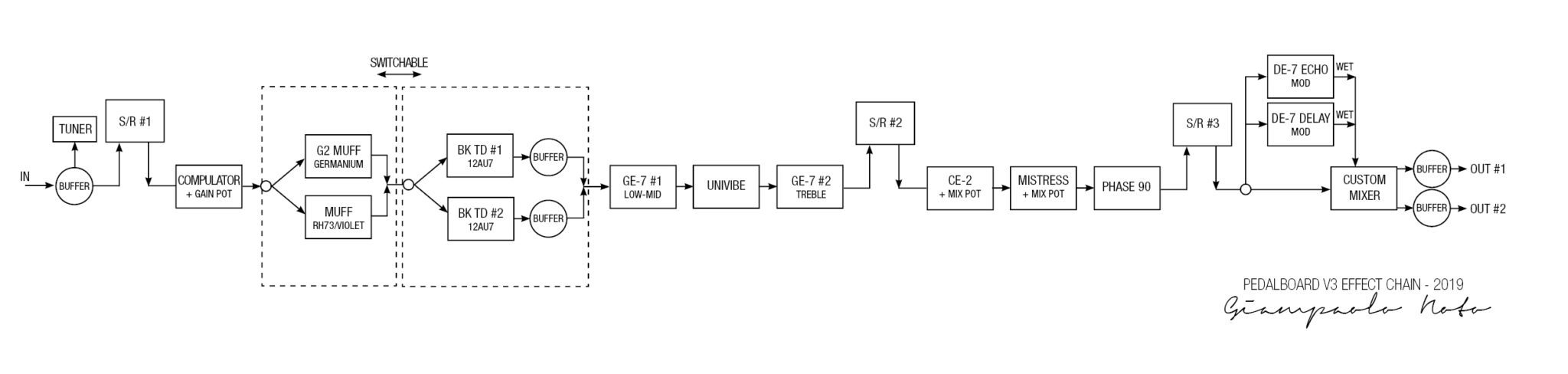

Questa era la catena effetti PRIMA dell’aggiornamento.pedalbord aggiornamento

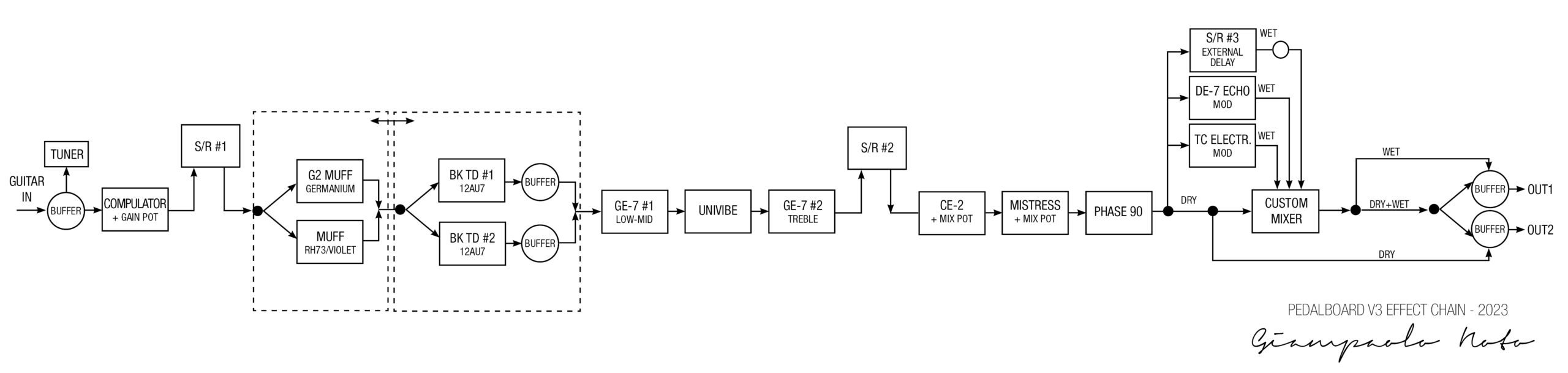

Questa invece è la catena effetti attuale DOPO l’aggiornamento.

pedalbord aggiornamento

Già nella sezione iniziale c’è stata una importante modifica rispetto la versione precedente.
L’ingresso va diretto su un buffer e da qui il segnale viene inviato sia all’uscita dedicata per il tuner sia verso il compulator (compressore).
A seguire il primo loop S/R #1 dove solitamente collego il Whammy oppure Muff/distorsori aggiuntivi.

Il ritorno dal S/R #1 entra nella sezione distorsioni in cui c’è un Muff Ram’s Head ’73 (con alcune modifiche personali) ed un clone G2 (muff al germanio di Pete Cornish) da qui si passa alla sezione drive con due BK Tube Driver con valvola 12AU7 (Telefunken).
Entrambe i blocchi (distorsioni e drive) hanno due footswitch dedicati, uno per accendere o spegnere l’effetto ed uno per scegliere quale usare: G2/S1 per il muff, T1/T2 per il drive.
I due blocchi, poi, sono interscambiabili, ovvero si può usare la configurazione MUFF>DRIVE oppure DRIVE>MUFF.

In uscita dalla sezione di dinamica si passa nel primo equalizzatore GE-7 (con enfatizzazione delle frequenze medio-basse) a seguire c’è l’UNIVIBE e poi il secondo equalizzatore GE-7 (con enfatizzazione delle medio-alte).
Il vibe è tra i due equalizzatori perchè tipicamente tende a scurire il suono, così è possibile usare gli equalizzatori per ridefinire meglio le frequenze medio alte.

Si passa poi nel secondo loop S/R #2 dove solitamente collego il pedale volume e da qui si torna nella sezione modulazioni con, in sequenza, Chorus CE-2, Flanger Electric Mistress, Phaser Phase 90.
Sia il CE2 sia il Mistress sono stati modificati con l’aggiunta del pot MIX per gestire il blend DRY/WET e poter meglio gestire i due effetti.
Il Phaser non ha il pot mix perchè è già la versione modificata con regolazione Depth che sostanzialmente lavora quasi come un mix.

Qui si passa alla sezione dedicata ai ritardi (echo e delay) che ha subito l’aggiornamento più importante rispetto la versione precedente.

L’uscita della sezione modulazioni va nel mixer di linea custom usato per miscelare il segnale pulito DRY e i segnali WET dei vari echo e delay.
Il terzo loop S/R #3 è ora dedicato esclusivamente all’uso di un echo/delay esterno (solo segnale WET) che viene miscelato con gli altri echo e delay presenti in pedalboard ed ha una sua regolazione di mix dedicata.
Gli altri due segnali WET inviati al mixer provengono da un Ibanez DE-7 modificato ed utilizzato in modalità Echo e da un TC Electronic The Propeth modificato ed utilizzato come Digital Delay.

L’uscita del mixer va verso due buffer (usati come Line Driver) e da qui verso OUT#1 e OUT#2.

Le due uscite possono lavorare in due modalità:
– DUAL MONO in cui le due uscite hanno lo stesso segnale.
– DRY/WET in cui su un canale c’è solo il segnale DRY e sull’altro solo il WET.

aggiornamento pedalboard 2023 | GIAMPAOLO NOTO

Ci sono poi alcuni effetti (fuori pedalboard) che a seconda delle esigenze uso nei vari loop effetti:
– Tuner
Fuzz custom (bc109)
– Wah Wah Reverse Mod
– Vibe speed remote control
– Whammy
– Volume Pedal
– Pompeii PE603
– Echoltd 2°
– Pompeii T1
– Echofet Baby

A seguire ci saranno altri articoli dedicati all’aggiornamento della sezione amp/cab ed un riassunto generale del setup completo.

Stay Tuned!
