MOOG Moogerfooger Analog Delay MF-104



mf104 1 | GIAMPAOLO NOTO

Tempo fa ho pubblicato un video molto interessante con una comparativa tra 10 delay, in quel video era presente tra gli altri anche il Moog MF-104.

In molti mi hanno scritto per avere maggiori informazioni su questo pedale, così ho pensato di approfondire un po’ l’argomento con un articolo ad hoc sul pedale.

Moogerfooger® è il marchio con il quale la Moog Music commecializza i propri pedali analogici.

Il MF-104z è un delay analogico con un tempo di ritardo che va da un minimo di 50msec ad un massimo di 1000msec, un sound caldo e rotondo molto vintage ed una estrema flessibilitĂ  d’uso.

Il pedale ha il classico (ed unico) stile Moog: il box è solido e robusto con fianchi in legno ed una serie di pulsanti e switch in perfetto stile vintage.

mf104 2 | GIAMPAOLO NOTO

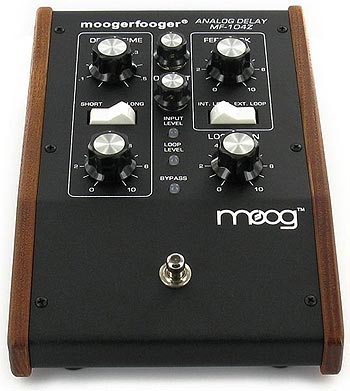

Sul pannelo frontale ci sono una serie di manopole e switch per il controllo dei vari parametri:

DELAY TIME: controlla il tempo di ritardo – da 50 a 1000msec – insieme con lo switch SHORT-LONG
MIX: permette di definire il mix tra segnale originale e segnale in ritardo
FEEDBACK: permette di definire il livello di ritorno del segnale in ritardo
INT. LOOP – EXT. LOOP: Loop di segnale che permette di collegare un altro pedale.
DRIVE: controlla il guadagno del segnale di ingresso
OUTPUT LEVEL: controlla il livello del segnale d’uscita
LOOP GAIN: controlla il guadagno del segnale nel loop
LEVEL: un led a tre colori per il Drive
LOOP LEVEL: un led per il loop
BYPASS: un led a due colori per segnalare lo stato del pedale
ON/BYPASS: pulsante per attivazione/bypass

mf104 3 | GIAMPAOLO NOTO

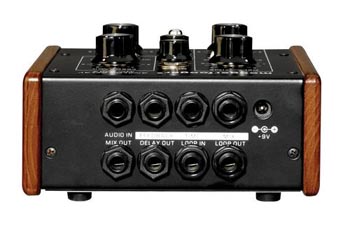

Mentre sul retro troviamo:

AUDIO IN: segnale di ingresso
MIX OUT: segnale d’uscita miscelato dal comando Mix
DELAY OUT: uscita del solo segnale in ritardo
TIME, MIX, FEEDBACK: ingressi per moogerfooger EP1 (o altro pedale espressione) per controllare i parametri
LOOP IN: ingresso loop
LOOP OUT: uscita loop
+9V : alimentazione standard 9v

mf104 5 | GIAMPAOLO NOTO

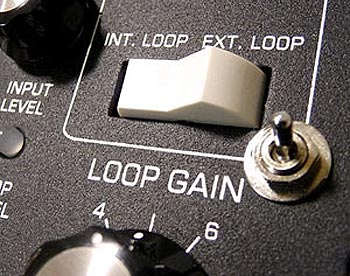

Un ultima chicca è la “Spillover Mod“: ovvero una modifica da apportare al MF-104z che permette di utilizzarlo come un sistema Sound On Sound – con il pulsante spillover on, premendo sullo switch del bypass il segnale elaborato (delay) rimane in ripetizione, mentre il segnale in diretta diventa pulito – e sapete una cosa? questo mod la realizzano direttamente in fabbrica! alla moog infatti hanno un servizio di “factory modification” che permette di modifichare i pedali acquistati direttamente in fabbrica.

Ecco un paio di video dimostrativi

Spillover Mod

Moogerfooger MF-104z
