PEDALBOARD V3 – Aggiornamenti #5

Qualche aggiornamento sull’avanzamento dei lavori della Pedalboard V3.

E’ cambiata parecchie volta in corso d’opera, ma finalmente vi posso dire che la catena effetti definitiva sarà questa:

– Buffer (Notoall)
– Comp (Compulator Clone)
— S/R #1 : (Wah Wah w/ Reverse switch)
– G Muzz (G2 Clone)
– Muff (Creamy Solo)
– Tube Driver 1 (BK clone)
– Tube Driver 2 (BK clone)
— S/R #2
– Eq (Ge7)
– Phaser (Phase90 Clone)
– Chorus (Boss Ce2 Clone + mods)
– Flanger (Electric Mistress Clone)
– Tremolo (Tremulus Lune Clone)
– Vibe (EasyVibe – Univibe Clone)
— S/R #3 : Volume (Ernie Ball 6166)
– Echo (De-7 echo mode)
– Delay (De-7 delay mode)
— S/R #4
– Clean Linear Boost (Notoall)

I buffer in realtà saranno 4 o 5 e saranno “sparsi” nella pedalboard in punti precisi, per ottimizzare il segnale in tutta la catena.

In aggiunta sul pannello posteriore saranno presenti un paio di uscite opzionali per gli accordatori (Strobotuner e cromatico a pedale) ed un paio di jack di alimentazione 9v per collegare gli eventuali pedali usati nei Send/Return.

Tutta la zona di Power Supply è già stata cablata ed è montata su un supporto dedicato incernierato al resto della pedalboard.

L’alimentazione è costituita da:
– Trasformatore toroidale 2x12v 5A
– Trasformatore toroidale 2x12v 3A

Il primo trasformatore serve cinque differenti alimentatori, realizzati ad hoc per l’occasione (custom notoall), ultrafiltrati e stabilizzati, che forniscono i 9v per gli effetti ed i 12v per i servizi (ventole, led di illuminazione e led di segnalazione); ogni servizio ha un proprio alimentatore dedicato.
Il secondo trasformatore è dedicato ai due tube driver.

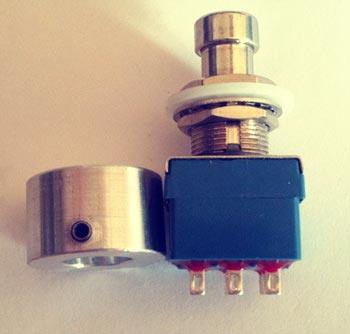

Gli switch sono tutti 3PDT ed hanno(per la prima volta) i copri switch in alluminio (torniti a mano).

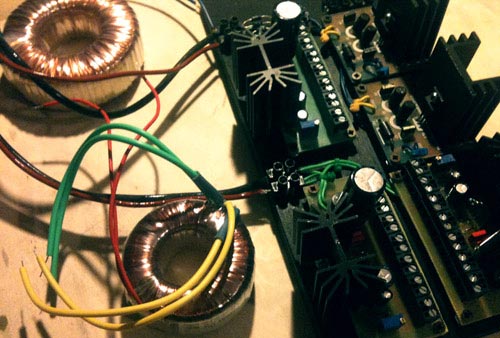

Qui in basso una foto del blocco di alimentazione con i due trasformatori, in fase di test.

Presto altre foto e nuovi aggiornamenti… Stay Tuned!
